配电站房智能辅助监测系统(基于物联网的配电智能辅助监控系统)
配电站房智能辅助监测系统（Intelligent Auxiliary Monitoring System for Distribution Substations/Rooms）是一种基于物联网（IoT）、云计算、大数据分析和人工智能（AI）等先进技术构建的综合性监控平台。它旨在对配电站房（包括开关站、环网柜室、配电室等）内部的关键设备运行状态、环境参数以及安全状况进行全方位、实时、智能化的感知、采集、分析与预警，从而显著提升配电网的供电可靠性、运维效率与安全管理水平，是实现配电站房无人/少人值守和智慧运维的核心支撑技术。
一、核心功能与监测对象
该系统集成了多种感知与控制单元，主要监测对象和功能包括：
环境状态监测：
温湿度： 实时监测站房内部温湿度，防止设备过热、绝缘老化或凝露。
水浸： 检测电缆沟、地面等位置的积水情况，预防水淹事故。
SF6气体浓度/O2含量： 监测GIS设备室SF6泄漏及氧气含量，保障人员安全。
有害气体（H2S, CO等）： 监测电缆沟等可能产生的有害气体。
烟雾/火灾： 早期探测火灾隐患。
噪声： 监测设备异常运行噪声（如变压器异响）。
光照： 辅助判断照明状态。
设备状态监测：
局部放电： 在线监测开关柜、电缆接头等关键部位的局部放电信号，预警绝缘劣化。
电缆头温度： 实时监测电缆终端、连接点温度，预防过热故障。
开关柜触头/母排温度： 监测关键电气连接点温度。
变压器状态（油温、绕组温度等）： 对于有变压器的站房进行监测（部分功能）。
设备运行状态指示： 接入开关位置信号、保护信号等。
安防与门禁监控：
视频监控： 实时视频监视站房内外，支持行为分析、入侵检测、远程巡视。
门禁管理： 记录人员出入（刷卡、指纹、人脸识别等），实现权限控制和非法闯入报警。
电子围栏/红外对射： 周界入侵探测。
声光报警： 现场报警威慑。
辅助设备控制：
风机/空调控制： 根据温湿度自动启停通风、空调设备，节能降耗。
除湿机控制： 自动控制除湿设备运行，保持环境干燥。
灯光控制： 远程或自动控制照明。
水泵控制： 联动水浸报警启动排水泵。
门禁远程控制： 授权人员远程开门。

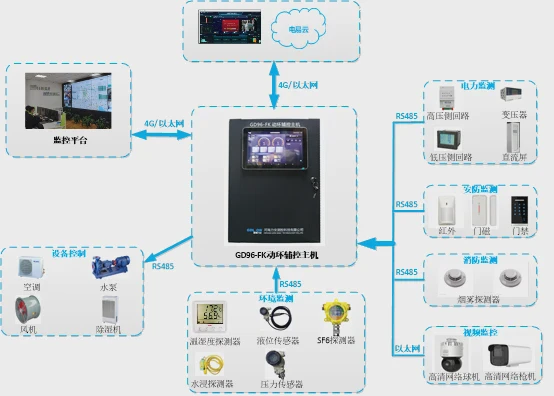

二、系统核心组成
层级 | 主要组件 | 功能描述 |
|---|---|---|
感知层 | 各类传感器（温湿度、水浸、烟感、局放、温度、视频摄像机、门禁读卡器、红外探测器等） | 数据采集： 部署在站房现场，负责实时采集环境、设备、安防等各类原始数据。 |
网络层 | 通信设备（工业以太网交换机、工业网关、光纤、4G/5G/NB-IoT无线模块等） | 数据传输： 构建稳定可靠的数据传输通道，将感知层数据上传至平台层。支持有线和无线多种方式，适应不同现场环境。 |
平台层 | 边缘计算节点、云平台/数据中心（含数据存储、处理、分析引擎） | 边缘计算： 在靠近现场侧进行数据预处理、本地分析、实时告警和简单控制决策，降低时延和带宽压力。 |
应用层 | 监控中心大屏、Web客户端、移动APP、运维管理系统接口 | 人机交互与决策： 为用户提供实时监测可视化、历史数据查询、告警通知（短信、APP推送）、报表统计、远程控制、运维工单管理、智能诊断报告等功能界面。 |
三、核心特点与技术优势
全景感知，实时监测： 打破信息孤岛，实现对站房“环境-设备-安防”状态的全要素、无死角、高频率数据采集。
智能分析，精准预警： 运用AI算法（机器学习、深度学习）对海量数据进行深度挖掘，实现：
故障预测： 基于趋势分析、模式识别（如局放模式识别、温度变化趋势）提前预警设备潜在故障。
异常诊断： 自动识别异常数据（如异常温升、异常噪声、异常图像行为），辅助定位问题根源。
告警优化： 实现多源信息融合告警，降低误报漏报率，提供更准确的告警信息。
主动控制，智能联动： 根据预设规则或AI决策，自动控制风机、空调、除湿机、灯光等设备，实现环境智能调节和故障初步处置（如启动水泵）。
远程可视，高效运维： 通过视频监控和可视化平台，支持远程巡视、远程故障诊断、远程专家指导，减少现场巡检频次和运维成本，提升响应速度。
安全增强，可靠保障： 强化防火、防水、防盗、防有害气体能力，保障人身和设备安全，满足安防合规要求。
数据驱动，精益管理： 积累运维大数据，为设备状态评估、寿命预测、预防性检修计划制定、能效优化、配电网规划提供科学依据，推动运维模式从事后抢修向事前预防转变。
灵活扩展，标准开放： 采用模块化设计，便于新增监测点或功能；支持标准通信协议（如Modbus, IEC 61850, MQTT等），易于与上级调度系统（DSCADA）、生产管理系统（PMS）、地理信息系统（GIS）集成。
四、应用价值
提升供电可靠性： 提前发现设备隐患并预警，有效减少设备故障导致的停电事故和时长。
降低运维成本： 减少人工现场巡检次数和强度，优化检修策略（状态检修），提高运维效率。
保障人身设备安全： 实时监控环境危险因素和安防状态，避免安全事故发生。
优化资源配置： 基于数据分析进行资产性能评估和寿命管理，指导更合理的设备更新改造投资。
支撑智能化转型： 是实现配电站房“无人值守”、“智能巡检”、“数字孪生”等高级应用的基础，推动配电网智能化升级。
节能降耗： 智能控制空调、风机等设备运行，降低站房能耗。
五、典型技术参数指标（示例）
监测类型 | 典型参数 | 精度/范围示例 | 备注 |
|---|---|---|---|
温度 | 设备温度（电缆头、母排等） | ±1℃ 或 ±1% (量程内) | 常用无线测温或光纤测温 |
环境温度 | ±0.5℃ | ||
湿度 | 环境相对湿度 | ±3% RH | |
局放监测 | 检测频带 | 如 3MHz-100MHz (UHF) | 方式多样（UHF, AE, TEV等） |
灵敏度 | < 5pC (典型) | ||
视频监控 | 分辨率 | 1080P (1920x1080) 或更高 | 支持AI分析 |
夜视能力 | 红外照射距离 (如 >30m) | ||
通信 | 网络接口 | 以太网 (10/100/1000M), RS485 | |
无线方式 | 4G/5G, NB-IoT, LoRa, WiFi | ||
响应时间 | 数据刷新 | ≤ 5秒 (重要数据) | 平台到用户界面 |
告警上传 | ≤ 10秒 | 从事件发生到平台产生告警 | |
系统可用率 | ≥ 99.9% |
六、发展前景
随着新型电力系统建设的深入推进，配电网的智能化、数字化要求不断提高。配电站房智能辅助监测系统将持续向以下方向发展：
更高度的智能化： AI算法将更加成熟，实现更精准的故障预测、诊断和自愈控制。
更深度的融合： 与DSCADA、PMS、GIS、BIM以及数字孪生平台的深度集成，构建统一的配电物联网（DPI）平台。
更丰富的感知： 应用新型传感器（如气体组分分析、振动、超声等），拓展监测维度和深度。
更强大的边缘计算： 边缘侧承载更复杂的分析处理任务，提升实时性和可靠性。
更便捷的交互： 增强现实（AR）技术应用于远程巡检和维修指导，移动应用功能更加强大。
标准化与开放化： 统一数据模型和接口标准将促进系统互联互通和生态发展。
配电站房智能辅助监测系统已成为现代配电网不可或缺的智能化基础设施，是保障城市供电安全、提升配网运维质效、实现能源互联网战略目标的关键技术手段。其广泛应用将极大地推动配电网运行管理模式的深刻变革。
